بلد المنشأ: الصين
معيار المنتج: Q/EFR/J 1.1-2012
الشهادات: شهادة CE، براءة إختراع التقنية الصينية
الأداء والتطبيق

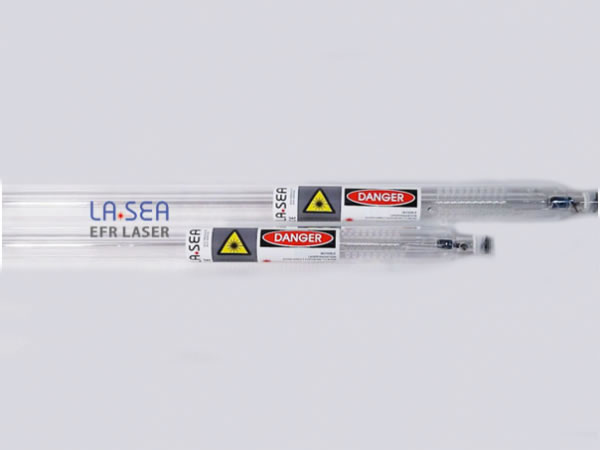

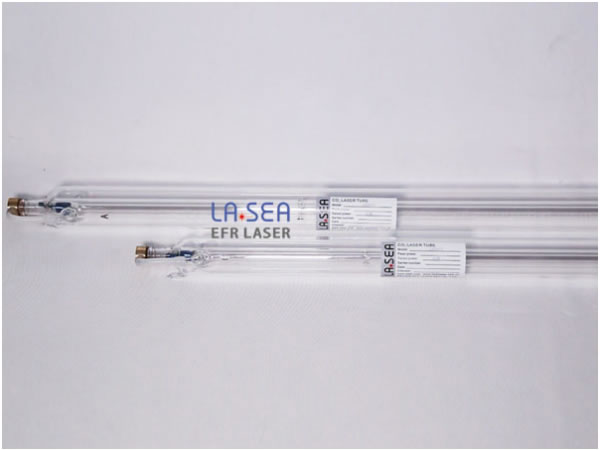

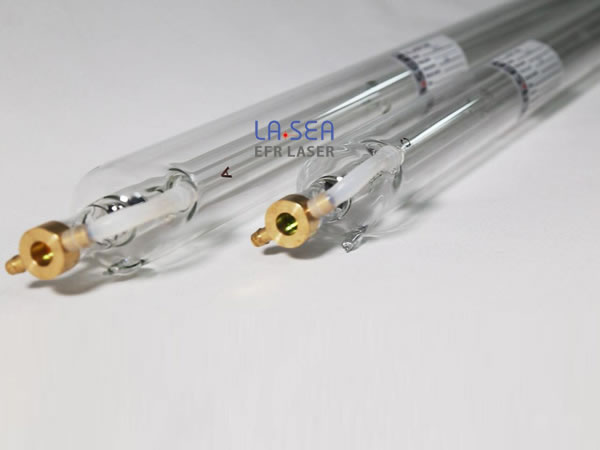

إن أنبوب ليزر ثاني أكسيد الكربون من سلسلة CL هو عبارة عن أداة لمعدات الليزر التي تتميز بالأداء الثابت، جودة موثوقة ونسبة فشل منخفضة.
إن أنبوب ليزر CO2 قابل للتطبيق في مصانع مختلفة مثل مصانع القطع بالليزر، النقش بالليزر، و وضع العلامات بالليزر، والتي تستخدم في مجالات الإعلانات، التعبئة والتغليف، مواد البناء المزخرفة، وتصنيع الملابس.
المعلمات
| المادة المحفزة | تدفق التيار (mA) | الطاقة القصوى (W) | الطاقة الناتجة (W) | القطر الخارجي (mm) | الطول (mm) | الموديل |
| لا | 28 | 95 | 80 | Ø60 ±2 | 1,600 ±20 | |
| لا | 22 | 70 | 60 | Ø55 ±2 | 1,200 ±20 |
المميزات
قوة ليزر ثابته: نحن نستخدم معدات خاصة وغاز مستورد من الولايات المتحدة الأمريكية لتسمح بأدوات الليزر هذه أن تملك قوة ليزر ثابته، مما يبطىء بشكل فعال معدل التفكيك لغاز التشغيل، وإطالة عمر الخدمة.
جودة شعاع رائعة: يمكن لأنبوب ليزر ثاني أكسيد الكربون أن يحقق صيغة TEM00 إلى أعلى من 95%، ويتميز ببقعة ضوء بحجم يتراوح من 3-5mm.
طاقة عالية: إن طاقة الليزر هي عادة أعلى من 70W، ويمكن لطاقة أنبوب ليزر ثاني أكسيد الكربون من سلسلة CL 1,600mm أن تتجاوز 100W.
تطبيق واسع: يمكن استخدام جهاز ليزر ثاني أكسيد الكربون في عمليات النقش بالليزر، القطع بالليزر، الحفر بالليزر، التشكيل باليزر وغيرها من العمليات.
أنبوب ليزر ثاني أكسيد الكربون من سلسلة CL 1600
إن أنبوب ليزر ثاني أكسيد الكربون من سلسلة CL 1600 لديه أداء نقش ممتاز ويمكن أن يقوم بتحقيق عملية نقش ذات تردد عالي تحت تيار 6mA. إن أنبوب الليزر مقرون بمزود الطاقةPS-N80 EFR، ولديه فولطية عالية على القطب الإيجابي، مع فولطية تشيكل تصل إلى 28KV.
وضع التشغيل
1) التبريد بالماء
سائل تبريد: ماء نظيف؛
معدل التدفق: 3-5L/min
درجة حرارة الماء القياسية: 10℃ -40℃
2) بيئة التشغيل
درجة الحرارة: 2℃-40℃
الرطوبة: 10%-60%
3) تيار التشغيل
إن أنبوب ليزر ثاني أكسيد الكربون يتطلب تيار داخل 25mA، تيار تشغيل بأقصى حد 25mA وتيار 23mA وأقل للحصول على تشغيل لمدى طويل.
أنبوب ليزر CO2 من سلسلة CL 1200

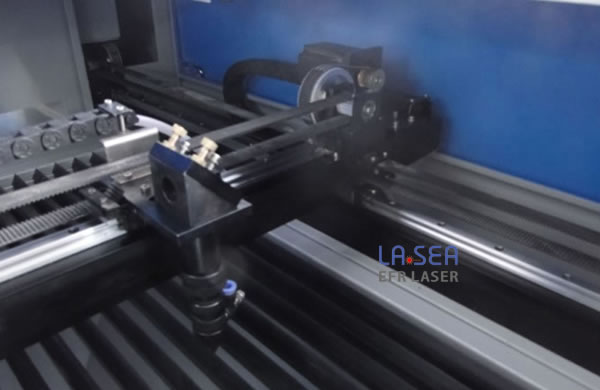

مع القابلية الممتازة للقطع والنقش، فإن أنبوب ليزر ثاني أكسيد الكربون من سلسلة CL 1200 يمكن أن يتم استخدامه كمساعد في ماكينة القطع بالليزر وماكينة النقش بالليزر. يمكنه أن يقوم بتحقيق عملية نقش ذات تردد عالي تحت تيار 5mA. إن أنبوب الليزر ملائم مع مزود الطاقة PS-N80 EFR ولديه فولطية عالية على القطب الموجب، مع فولطية تشغيل تصل إلى 19KV.
وضع التشغيل
1) التبريد بالماء:
سائل تبريد: ماء نظيف؛
معدل التدفق: 2-5L/min.
درجة حرارة الماء العادية: 10℃-40℃
2) بيئة التشغيل
درجة الحرارة: 2℃-40℃
الرطوبة: 10%-60%
3) تيار التشغيل
إن التيار الداخل لأنبوب ليزر ثاني أكسيد الكربون هو 22mA، وهو التيار الأقصى، وتيار التشغيل للمدى الطويل هو 22mA أو أقل. إن عمر الخدمة يمكن أن يصل إلى 3000 ساعة إذا تم إبقاء التيار 22mA أو أقل.
إن التيار العلوي يجب أن يكون وفقاً للتيار الفعلي المعروض على الأميتر، والذي هو في سلسلة إتصال مع القطب. إذا تم استخدام أنابيب الليزر بشكل غير صحيح لمدة طويلة، الإفراط في إستخدام التيار، فإن لون القطب السلبي سوف يتغير، وسوف ينخفض عمر الخدمة.
طرق التنظيف: يرجى عدم استخدام مساحات القطن أو غيرها من المناديل لمسح النافذة التي على أنبوب ليزر ثاني أكسيد الكربون. بفعل هذا سوف تؤثر على الطاقة الخارجة.
إن طريقة التنظيف المخصصة للنافذة هي كما يلي
1. عندما تكون العدسة ملطخة، قم بأطفاء أنبوب الليزر.
2. قم بإستخدام جهاز نفخ الغبار لنفخ الغبار والأوساخ التي على العدسة.
3. قم بإستخدام حقنة لرش الإيثانول على العدسة.
4. بعد أن يتبخر الإيثنول، قم بتشغيل أنبوب الليزر مجدداً.
5. إذا لم تعمل هذه الطريقتين بشكل فعال، فإنه يتطلب محترفين، الذين سوف يقومون باستخدام قطعة قطن مغمرة بالإيثانول لتنظيف العدسات بطريقة دورانية من الوسط إلى الأطراف.
إن أفضل طريقة هي حماية النافذة من التلوث.
ملاحظة خاصة
1. لا تستخدم الأسيتون لتنظيف الزجاج.
2. عند إختبار بقعة الضوء على الزجاج العضوي، يرجى إبقاء الزجاج العضوي بعيداً بمسافة 300mm من النافذة.
السلامة: بما إن جهاز ليزر ثاني أكسيد الكربون يقوم بتوليد ضوء غير مرئي، يرجى إرتداء نظارة حماية العين عند التشغيل. يوجد علامة سلامة للفولطية العالية على القطب الموجب.
متطلبات التخزين والنقل: عند خزن ونقل أنبوب ليزر ثاني أكسيد الكربون، يرجى تجفيف سائل التبريد وتغطية أطراف الأنبوب باستخدام أكياس بلاستيكية ضد الغبار. للتخزين، فإن درجة الحرارة المحيطة المتطلبة هي 2-40℃ وتتراوح الرطوبة بين 10-60%.
يجب استخدام أشرطة لاصقة وإسفنج لتثبيت أنابيب الليزر لمنع الإنزلاق عند النقل. يجب إستخدام إسفنجة 70mm في طرف النافذة، وإسفنجة 50mm في طرف مرايا العكس الكاملة.
حجم العبوة
| موديل أنبوب الليزر | ||||||||
| عدد أنابيب الليزر | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| الوزن الصافي للمنتج (Kg) | 1.7kg | 1.7kg | 3.4kg | 6.8kg | 10.2kg | 13.6kg | 39.5kg | 47.4kg |
| سعة كرتون التغليف | أنبوب ليزر واحد (كرتون صغير) | أنبوب ليزر واحد (كرتون كبير) | أنبوبين ليزر | 4 أنابيب ليزر | 6 أنابيب ليزر | 4+4 أنابيب ليزر | 4+6 أنابيب ليزر | 6+6 أنابيب ليزر |
| أبعاد الكرتون (L×W×H) | 131×16.5×12.5 | 141×25×21 | 141×42×21 | 141×42×34 | 141×42×47.5 | / | / | / |
| أبعاد الكرتون (مع إسفنج) (L×W×H) | 131×24.5×20.5 | 141×33×29 | 141×50×29 | 141×50×42 | 141×50×55.5 | / | / | / |
| وزن المنتج الخام (Kg) | 2.5kg | 4kg | 7kg | 12.6kg | 17.9kg | 24kg | 29.5kg | 34.8kg |
| موديل أنبوب الليزر | ||||||||
| عدد أنابيب الليزر | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| الوزن الصافي للمنتج (Kg) | 2.45kg | 2.45kg | 4.9kg | 9.8kg | 14.7kg | 19.6kg | 24.5kg | 39.2kg |
| سعة كرتون التغليف | أنبوب ليزر واحد (كرتون صغير) | أنبوب ليزر واحد (كرتون كبير) | أنبوبين ليزر | 4 أنابيب ليزر | 6 أنابيب ليزر | 4+4 أنابيب ليزر | 4+6 أنابيب ليزر | 6+6 أنابيب ليزر |
| أبعاد الكرتون (L×W×H) | 168×16×12 | 179×25×21 | 179×42×21 | 179×42×34 | 179×42×48 | / | / | / |
| أبعاد الكرتون (مع إسفنج) (L×W×H) | 168×24×20 | 179×33×29 | 179×50×29 | 179×50×42 | 179×50×56 | / | / | / |
| وزن المنتج الخام (Kg) | 4.0kg | 5.75kg | 10.3kg | 14.95kg | 21kg | 29kg | 35kg | 41kg |
ملاحظات
1. نسبة الخطا المسموح لأبعاد صندوق الكرتون ±1cm
2. نسبة الخطأ المسموح للوزن الخام ±1 kg
ضمان الجودة
العمر الإفتراضي : 3,000 ساعة
مدة الضمان : 120 يوم
1. خلال 90 يوماً من فترة الضمان، ابتداء من تاريخ أعمال التصدير، في حال كانت الطاقة الناتجة أقل من 80% من الطاقة المقدرة تحت ظروف التشغيل القياسية كما هو مذكور في كتيب التعليمات، فإننا سنقوم بتبديل الأنبوب مجاناً على الفور ، كما أن الأنبوب المستبدل ذو ضمان جديد، بينما على المشتري أن يتحمل تكاليف الشحن فقط، أما إذا كان أنبوب الليزر قد تعرض للكسر أو التغيير فإن الضمان لن يشمل استبداله.
2. إبتداءاً من اليوم 91 وحتى اليوم 180 من فترة الضمان، سنقوم بإصلاح أو تبديل أنبوب الليزر في حال كانت الطاقة الناتجة أقل عن 75% من الطاقة المقدرة، بشرط أن يكون مستخدماً حسب التعليمات المذكورة في كتيب الإستخدام، بينما سيبفقى الضمان القديم ساري المفعول ويتم نقله على أنبوب الليزر الجديد، بينما على المشتري أن يتحمل تكاليف الشحن فقط، أما إذا كان أنبوب الليزر قد تعرض للكسر أو التغيير فإن الضمان لن يشمل استبداله أو صيانته.
3. إن نظام ضمان الجودة لا يطبق على المشاكل الناجمة بسبب سوء الإستخدام، نخلي مسؤوليتنا التامة من أي عطل يحصل بسبب سوء الإستخدام أو عدم الإلتزام بالتعليمات والإرشادات المذكورة بكتاب تعليمات الإستخدام.
