بلد المنشأ: الصين
معيار المنتج: Q/EFR/J 1.1-2012
الشهادات: شهادة CE، براءة إختراع التقنية الصينية
نظرة عامة

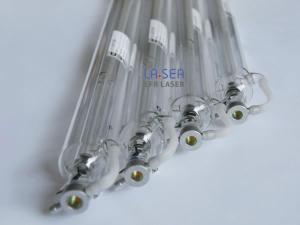

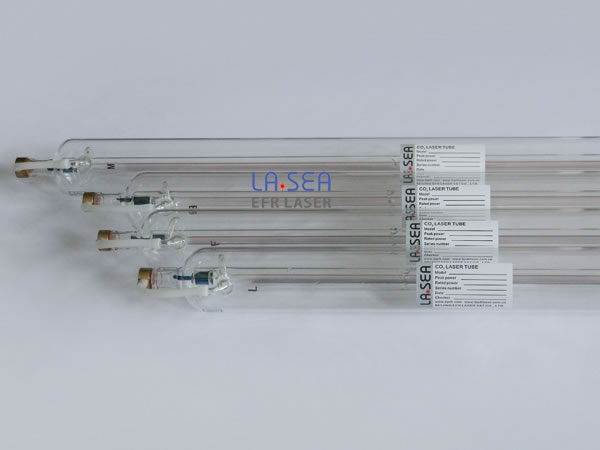

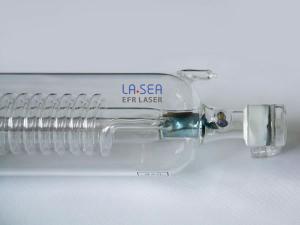

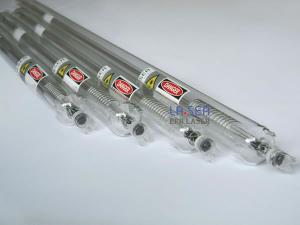

إن أنبوب ليزر ثاني أكسيد الكربون من سلسلة F المقدم من شركة EFR هو عبارة عن أداة لماكينات الليزر مزودة بأنبوب تفريغ ألماني الذي تم جلفنته بمادة حافزة. إن قوة الليزر الخاصة به تصل إلى 200W، والتي هي 30% أكثر من أنابيب الليزر التقليدية. إن أنبوب ليزر ثاني أكسيد الكربون ذو التكلفة الفعالة يتميز بالحجم المدمج، قوة الليزر الثابته، شعاع الليزر ذو الجودة العالية، صيغة شعاع رائعة، بقعة ضوء صغيرة، سرعة عالية وعمر خدمة طويل الذي قد يصل إلى 6000 ساعة.
المعلمات
| الموديل | الطول (mm) | القطر الخارجي (mm) | الطاقة الناتجة (W) | الطاقة القصوى (W) | تدفق التيار (mA) | المادة المحفزة |
| 1,250 ±2 | Ø80 ±2 | 80 | 95 | 28 | نعم | |
| 1,450 ±2 | Ø80 ±2 | 100 | 120 | 30 | نعم | |
| 1,650 ±2 | Ø80 ±2 | 130 | 150 | 30 | نعم | |
| 1,850 ±2 | Ø80 ±2 | 150 | 180 | 30 | نعم | |
| 2,050 ±2 | Ø80 ±2 | 180 | 200 | 30 | نعم |
المميزات
قوة عالية: مزود بإنبوب تفريغ ألماني مجلفن بمواد حافزة، إن قطعة ماكينة القطع بالليزر المطورة هذه لديها قوة 30% أعلى من تلك التي في أنابيب الليزر العادية ذات نفس الطول، مع طاقة تصل إلى 200W.
جودة الثابته: نحن نقوم بإجراء تحكم صارم على الجودة في خلال عملية الحرق لأنبوب ليزر ثاني أكسيد الكربون، ونضمن بأن الأنبوب لديه موثوقية وثبات موثوق.
عمر خدمة طويل: بما إن الأنبوب الفارغ مطلي كهربائياً باستخدام مواد حافزة ولديه قطب معالج بشكل خاص، فإن أنبوب الليزر لديه ثبات أفضل، وعمر خدمة طويل قد يصل إلى 6,000 ساعة، مما يضمن عمليات موثوقة لمدى طويل.
الأداء والتطبيقات:

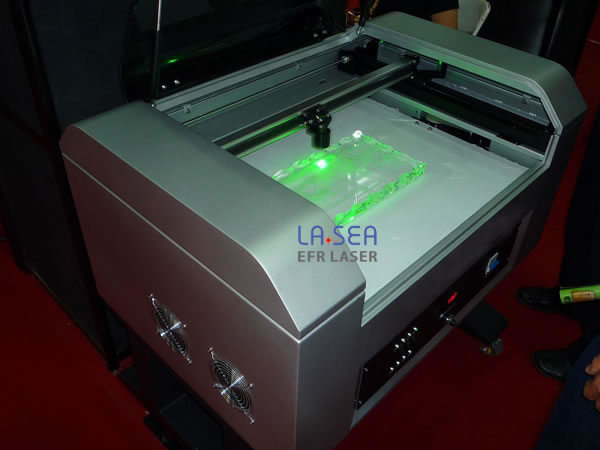

مع بقعة الضوء الصغيرة، الأداء الثابت وعمر الخدمة الذي يصل إلى 6000 ساعة، فإنه يمكن تطبيق أنبوب ليزر ثاني أكسيد الكربون 200W الخاص بشركة EFR على معدات التصنيع بالليزر، بما في ذلك ماكينات النقش بالليزر، ماكينات القطع بالليزر، ماكينات وضع العلامات بالليزر وماكينات القطع بالقالب باستخدام الليزر.
لقد قمنا بتقديم عدد من أدوات معدات الليزر لمصانع مختلفة لماكينات النقش بالليزر وماكينات القطع بالليزر. بما إنها مشهورة بين العملاء، فإنه يتم استخدام أنبوب ليزر ثاني أكسيد الكربون بشكل واسع للقطع بالليزر، النقش بالليزر، و وضع العلامات باستخدام الليزر التي تستخدم في مجالات الإعلان، التعبئة والتغليف، مواد البناء المزخرفة والمنتجات الجلدية.
القطع: إن أنابيب القطع بليزر ثاني أكسيد الكربون F6، F8و F10 هي أجزاء ممتازة لماكينة القطع بالليزر، ويمكن تطبيقها لقطع المواد المختلفة التي تستخدم في الإعلانات، المعارض، الزخرفة، تصنيع الأقمشة، الجلود وغيرها من المواد، ويمكنها أن تلبي متطلبات المعالجات المختلفة.
النقش: إن أنابيب ليزر ثاني أكسيد الكربون F2 و F4 لديها أداء ممتاز في عمليات القطع بالليزر، تحت ظل ظروف قبل التأين وتيار 5mA. إن أنابيب ليزر ثاني أكسيد الكربون F2 تتطلب تيار 4mA. إن أنابيب الليزر الخاصة بنا يمكنها أن تتحمل عملية النقش ذات التردد العالي.
حالة التشغيل
التبريد بالماء
سائل تبريد: ماء نظيف؛
معدل التدفق: 3-5L/min (أنبوب ليزر ثاني أكسيد الكربون F2 لديه معدل تدفق يصل إلى 2-5 لتر/ دقيقة)؛ درجة حرارة الماء
العادية: 10℃-40℃
المحيط: درجة الحرارة: 2℃ -40℃؛
الرطوبة: 10-60%
تيار التشغيل
| الموديل | التيار الداخل | أقصى تدفق للتيار | أقصى تدفق للتيار في العمليات ذات المدى الطويل | العمر الإفتراضي | تزويد طاقةEFR الملائمة | فولطية التشغيل |
| F2 | 28mA | 28mA أو أقل | 25mA أو أقل | 6,000 ساعة (≤25mA تدفق التيار) | PS-N80 | 19KV |
| F4 | 30mA | 30mA أو أقل | 28mA أو أقل | 6,000 ساعة (≤28mA تدفق التيار) | PS-N100 | 24KV |
| F6 | 30mA | 30mA أو أقل | 28mA أو أقل | 6,000 ساعة (≤28mA تدفق التيار) | PS-N150 | 28KV |
| F8 | 30mA | 30mA أو أقل | 28mA أو أقل | 6,000 ساعة (≤28mA تدفق التيار) | PS-N150 | 30KV |
| F10 | 30mA | 30mA أو أقل | 28mA أو أقل | 6,000 ساعة (≤28mA تدفق التيار) | PS-N150 | 30KV |
إن التيارت المذكورة في الأعلى يجب أن تكون مطابقة للتيارات الحقيقية ا المعروضة على الأميتر، والتي هي في سلسلة إتصال مع القطب.
إذا تم تشغيل أنبوب ليزر ثاني أكسيد الكربون بطريقة غير صحيحة فإن هذا قد يؤدي إلى تغيير في لون القطب السالب بعد الإستخدام بجهد زائد لمدة طويلة، وسوف يتم تخفيض عمر الخدمة.
طرق التنظيف: عند تنظيف أنبوب ليزر ثاني أكسيد الكربون، يرجى تجنب استخدام مساحات القطن أو غيرها من المناديل لمسح النافذة التي على أنبوب ليزر ثاني أكسيد الكربون. بفعل هذا سوف تؤثر على الطاقة الخارجة.
إن طريقة التنظيف المخصصة للنافذة هي كما يلي
1. عندما تكون العدسة ملطخة، قم بأطفاء أنبوب الليزر.
2. قم بإستخدام جهاز نفخ الغبار لنفخ الغبار والأوساخ التي على العدسة.
3. قم بإستخدام حقنة لرش الإيثانول على العدسة.
4. بعد أن يتبخر الإيثنول، قم بتشغيل أنبوب الليزر مجدداً.
5. إذا لم تعمل هذه الطريقتين بشكل فعال، فإنه يتطلب محترفين، الذين سوف يقومون باستخدام قطعة قطن مغمرة بالإيثانول لتنظيف العدسات بطريقة دورانية من الوسط إلى الأطراف.
ملاحظة خاصة
1. لا تستخدم الأسيتون لتنظيف الزجاج.
2. لا تقم بتحريك براغي الشد الأثنين التي على طرفين أنبوب الليزر، وإلا، سوف تقل الطاقة الناتجة، وسوف ينخدش أنبوب الليزر.
3. يرجى إبقاء الزجاج العضوي بعيداً بمسافة 300mm من النافذة، عند إختبار بقعة الضوء على الزجاج العضوي.

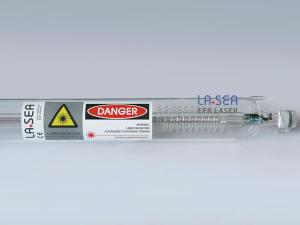

السلامة: بما إن جهاز ليزر ثاني أكسيد الكربون يقوم بتوليد ضوء غير مرئي، يرجى إرتداء نظارة حماية العين عند التشغيل. يوجد علامة سلامة للفولطية العالية على القطب الموجب.
متطلبات التخزين والنقل: عند خزن ونقل أنبوب ليزر ثاني أكسيد الكربون، يرجى تجفيف سائل التبريد وتغطية أطراف الأنبوب باستخدام أكياس بلاستيكية ضد الغبار. للتخزين، فإن درجة الحرارة المحيطة المتطلبة هي 2-40℃ وتتراوح الرطوبة بين 10-60%.
يجب استخدام أشرطة لاصقة وإسفنج لتثبيت أنابيب الليزر لمنع الإنزلاق عند النقل. يجب إستخدام إسفنجة 70mm في طرف النافذة، وإسفنجة 50mm في طرف مرايا العكس الكاملة.
حجم العبوة
| موديل أنبوب الليزر | ||||||||
| عدد أنابيب الليزر | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| الوزن الصافي للمنتج (Kg) | 2.5kg | 2.5kg | 5kg | 10kg | 15kg | 20kg | 25kg | 30kg |
| سعة كرتون التغليف | أنبوب ليزر واحد (كرتون صغير) | أنبوبين ليزر | 4 أنابيب ليزر | 6 أنابيب ليزر | 4+4 أنابيب ليزر | 4+6 أنابيب ليزر | 6+6 أنابيب ليزر | |
| أبعاد الكرتون (L×W×H) | 131×18.5×14.5 | 141×26×23 | 141×47×23 | 141×47×38 | 141×47×52 | / | / | / |
| أبعاد الكرتون (مع إسفنج) (L×W×H) | 141×26.5×22.5 | 141×34×31 | 141×55×31 | 141×55×46 | 141×55×60 | / | / | / |
| وزن المنتج الخام (Kg) | 3.8kg | 5.25kg | 10kg | 18.3kg | 25.7kg | 35.5kg | 43kg | 50.5kg |
| موديل أنبوب الليزر | ||||||||
| عدد أنابيب الليزر | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| الوزن الصافي للمنتج (Kg) | 2.8kg | 2.8kg | 5.6kg | 11.2kg | 16.8kg | 22.4kg | 28kg | 33.6kg |
| سعة كرتون التغليف | أنبوب ليزر واحد (كرتون صغير) | أنبوب ليزر واحد (كرتون كبير) | أنبوبين ليزر | 4 أنابيب ليزر | 6 أنابيب ليزر | 4+4 أنابيب ليزر | 4+6 أنابيب ليزر | 6+6 أنابيب ليزر |
| أبعاد الكرتون (L×W×H) | 151×18.5×14.5 | 161×26×23 | 161×47×23 | 161×47×38 | 161×47×52 | / | / | / |
| أبعاد الكرتون (مع إسفنج) (L×W×H) | 161×26.5×22.5 | 161×34×31 | 161×55×31 | 161×55×46 | 161×55×60 | / | / | / |
| وزن المنتج الخام (Kg) | 4.1kg | 5.6kg | 11kg | 19.5kg | 28.5kg | 38kg | 47kg | 55.5kg |
| موديل أنبوب الليزر | ||||||||
| عدد أنابيب الليزر | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| الوزن الصافي للمنتج (Kg) | 3.2kg | 3.2kg | 6.4kg | 12.8kg | 19.2kg | 25.6kg | 32kg | 38.4kg |
| سعة كرتون التغليف | أنبوب ليزر واحد (كرتون صغير) | أنبوب ليزر واحد (كرتون كبير) | أنبوبين ليزر | 4 أنابيب ليزر | 6 أنابيب ليزر | 4+4 أنابيب ليزر | 4+6 أنابيب ليزر | 6+6 أنابيب ليزر |
| أبعاد الكرتون (L×W×H) | 171×18.5×14.5 | 181×26×23 | 181×47×23 | 181×47×38 | 181×47×52 | / | / | / |
| أبعاد الكرتون (مع إسفنج) (L×W×H) | 181×26.5×22.5 | 181×34×31 | 181×55×31 | 181×55×46 | 181×55×60 | / | / | / |
| وزن المنتج الخام (Kg) | 4.65kg | 6.5kg | 12.1kg | 22.kg | 32.1kg | 43kg | 53.5kg | 63kg |
| موديل أنبوب الليزر | ||||||||
| عدد أنابيب الليزر | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| الوزن الصافي للمنتج (Kg) | 3.95kg | 3.95kg | 7.9kg | 15.8kg | 23.7kg | 31.6kg | 39.5kg | 47.4kg |
| سعة كرتون التغليف | أنبوب ليزر واحد (كرتون صغير) | أنبوب ليزر واحد (كرتون كبير) | أنبوبين ليزر | 4 أنابيب ليزر | 6 أنابيب ليزر | 4+4 أنابيب ليزر | 4+6 أنابيب ليزر | 6+6 أنابيب ليزر |
| أبعاد الكرتون (L×W×H) | 191×18.5×14.5 | 200×26×23 | 200×47×23 | 200×47×38 | 200×47×52 | / | / | / |
| أبعاد الكرتون (مع إسفنج) (L×W×H) | 200×26.5×22.5 | 200×34×31 | 200×57×31 | 200×57×46 | 200×57×60 | / | / | / |
| وزن المنتج الخام (Kg) | 5.55kg | 7.5kg | 13.8kg | 25.8kg | 37.7kg | 50.3kg | 62.5kg | 74.6kg |
| موديل أنبوب الليزر | ||||||||
| عدد أنابيب الليزر | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| الوزن الصافي للمنتج (Kg) | 4.0kg | 3.95kg | 7.9kg | 15.8kg | 23.7kg | 31.6kg | 39.5kg | 47.4kg |
| سعة كرتون التغليف | أنبوب ليزر واحد (كرتون صغير) | أنبوب ليزر واحد (كرتون كبير) | أنبوبين ليزر | 4 أنابيب ليزر | 6 أنابيب ليزر | 4+4 أنابيب ليزر | 4+6 أنابيب ليزر | 6+6 أنابيب ليزر |
| أبعاد الكرتون (L×W×H) | 211×18.5×14.5 | 220×26×23 | 220×47×23 | 220×47×38 | 220×47×52 | / | / | / |
| أبعاد الكرتون (مع إسفنج) (L×W×H) | 211×26.5×22.5 | 220×34×31 | 220×55×31 | 220×55×46 | 220×55×60 | / | / | / |
| وزن المنتج الخام (Kg) | 5.8kg | 8kg | 15kg | 27kg | 39kg | 53kg | 65kg | / |
ضمان الجودة
العمر الإفتراضي : 6,000 ساعة
مدة الضمان : 300 يوم
1. خلال 150 يوماً من فترة الضمان، ابتداء من تاريخ أعمال التصدير، في حال كانت الطاقة الناتجة أقل من 80% من الطاقة المقدرة تحت ظروف التشغيل القياسية كما هو مذكور في كتيب التعليمات، فإننا سنقوم بتبديل الأنبوب مجاناً على الفور ، كما أن الأنبوب المستبدل ذو ضمان جديد، بينما على المشتري أن يتحمل تكاليف الشحن فقط، أما إذا كان أنبوب الليزر قد تعرض للكسر أو التغيير فإن الضمان لن يشمل استبداله.
2. إبتداءاً من اليوم 151 وحتى اليوم 180 من فترة الضمان، سنقوم بإصلاح أو تبديل أنبوب الليزر في حال كانت الطاقة الناتجة أقل عن 75% من الطاقة المقدرة، بشرط أن يكون مستخدماً حسب التعليمات المذكورة في كتيب الإستخدام، بينما سيبفقى الضمان القديم ساري المفعول ويتم نقله على أنبوب الليزر الجديد، بينما على المشتري أن يتحمل تكاليف الشحن فقط، أما إذا كان أنبوب الليزر قد تعرض للكسر أو التغيير فإن الضمان لن يشمل استبداله أو صيانته.
3. إن نظام ضمان الجودة لا يطبق على المشاكل الناجمة بسبب سوء الإستخدام، حيث نخلي مسؤوليتنا التامة من أي عطل يحصل بسبب سوء الإستخدام أو عدم الإلتزام بالتعليمات والإرشادات المذكورة بكتيب تعليمات الإستخدام.
