بلد المنشأ : الصين
معايير المنتج : Q/EFR/J 1.1-2015
الشهادات : شهادة CE، شهادة الصين الوطنية للإختراعات
الوصف
1- الصلابة : تم استيراد أنبوب التفريغ الزجاجي من ألمانيا، حيث الجودة العالية في صناعة الزجاج، إن انبوب الليزر المستخدم ذو أداء قوي في منع التسرب.
2- قوة عالية: مزود بمراية عكس كاملة، و ونافذة مصنوعة من مراكة US II-VI، فإن أقصى قوة لأنبوب ليزر CO2 تصل إلى 190W، والتي هي 40% أعلى من تلك التي في أنابيب الليزر العادية ذات نفس الطول.
3- عمر خدمة طويل: بما إن الأنبوب الفارغ مطلي كهربائياً باستخدام مواد حافزة ولديه قطب معالج، فإن أنبوب ليزر CO2 يمكن أن يولد تفريغ ثابت أكثر وأن يملك عمر خدمة يصل إلى 10,000 ساعة. إن مستهلكات الليزر هذه يمكن أن تحافظ على أداء معزز تحت حالات العمل لوقت طويل.
4- جودة شعاع رائعة: إن أنبوب ليزر ثاني أكسيد الكربون مناسب للتطبيقات الصناعية وهذا بفضل التجويف بصري، شعاع ليزر ذو الجودة العالية، طاقة ليزر ثابته.
المعلمات
| الموديل | الطول (mm) | القطر الخارجي (mm) | الطاقة الناتجة (W) | الطاقة القصوى (W) | تدفق التيار (mA) | المادة المحفزة |
| |
1,250 ±20 | Ø80 ±2 | 90 | 95 | 25 | نعم |
| |
1,450 ±20 | Ø80 ±2 | 110 | 120 | 28 | نعم |
| |
1,650 ±20 | Ø80 ±2 | 140 | 150 | 28 | نعم |
| |
1,850 ±20 | Ø80 ±2 | 160 | 180 | 28 | نعم |
| |
2,050 ±20 | Ø80 ±2 | 180 | 190 | 28 | نعم |
الأداء والتطبيق
إن أنابيب ليزر ثاني أكسيد الكربون ذات القوة، المتانة والثبات العالي المقدمة من شركة EFR تملك بقعة ضوء صغيرة ويمكن أن تُستخدم كأداة في ماكينة القطع بالليزر، أداة في ماكنية النقش بالليزر، أداة في ماكينة وضع العلامات بالليزر. بما إنها تلعب دور مهم في قطع، نقش و وضع العلامات على المنتجات الجلدية، مقاعد السيارات، الملابس، الورق، ومنتجات أخرى تستخدم في مجال الإعلانات، التعبئة والتغليف، الديكور، فإن أدوات الليزر الخاصة بنا معروفة بشكل واسع ومشهورة بين عدد من مصانع ماكينات الليزر.

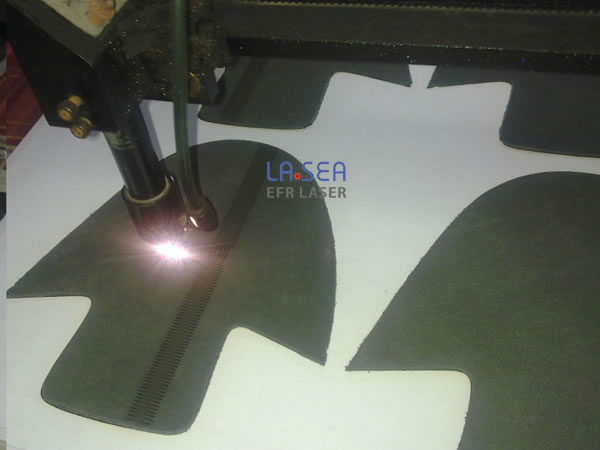

القطع: إن أنابيب القطع بليزر ثاني أكسيد الكربون ZS-1650 و ZS-1850 هي أجزاء ممتازة لماكينة القطع بالليزر، ويمكن تطبيقها لقطع المواد المختلفة التي تستخدم في الإعلانات، المعارض، الزخرفة، تصنيع الأقمشة، الجلود وغيرها من المواد.
النقش: إن أنابيب ليزر ثاني أكسيد الكربون ZS-1650 و ZS-1850يمكنها أن تحقق عملية نقش ذات تردد عالي، في ظل ظروف قبل التأين.
وضع التشغيل
التبريد بالماء
سائل تبريد: ماء نظيف؛
معدل التدفق: 3-5L/min (أنبوب ليزر ثاني أكسيد الكربون ZS-1250 لديه معدل تدفق يصل إلى 2-5 لتر/ دقيقة)؛
درجة حرارة الماء العادية: 10℃-40℃
المحيط: درجة الحرارة: 2℃ -40℃؛
الرطوبة: 10-60%
تيار التشغيل
| الموديل | التيار الداخل | أقصى تدفق للتيار | أقصى تدفق للتيار في العمليات ذات المدى الطويل | العمر الإفتراضي | تزويد طاقةEFR الملائمة | فولطية التشغيل |
| ZS-1250 | 28mA | 28mA أو أقل | 25mA أو أقل | 10,000 ساعة (≤25mA تدفق التيار) | PS-N80 | 19KV |
| ZS-1450 | 30mA | 30mA أو أقل | 28mA أو أقل | 10,000 ساعة (≤28mA تدفق التيار) | PS-N100 | 24KV |
| ZS-1650 | 30mA | 30mA أو أقل | 28mA أو أقل | 10,000 ساعة (≤28mA تدفق التيار) | PS-N150 | 28KV |
| ZS-1850 | 30mA | 30mA أو أقل | 28mA أو أقل | 10,000 ساعة (≤28mA تدفق التيار) | PS-N150 | 28KV |
| ZS-2050 | 30mA | 30mA أو أقل | 28mA أو أقل | 10,000 ساعة (≤28mA تدفق التيار) | PS-N150 | 28KV |
إن الأرقام المذكورة أعلاه مأخوذة من الأميتر المتصل مع قطب سالب.
**ملاحظة : إذا تم الحفاظ على طاقة تشغيل لا تزيد عن 28mA، فإن أنبوب ليزر ثاني أكسيد الكربون المخصص للإستعمالات الطبية والصناعية يدوم لفترة أطول، ويصل العمر الإفتراضي في هذه الحالة إلى ما يقارب 10,000 ساعة.
إذا تم تشغيل أنبوب ليزر ثاني أكسيد الكربون بطريقة غير صحيحة فإن هذا قد يؤدي إلى تغيير في لون القطب السالب بعد الإستخدام بجهد زائد لمدة طويلة، وسوف يتم تخفيض عمر الخدمة.
من أجل منع الغبار من إزعاج الأقطاب الداخلية، يرجى تغطية غطاء الحماية من الضغط العالي باستخدام لفافة بلاستيكية.
طرق التنظيف: عند تنظيف أنبوب ليزر ثاني أكسيد الكربون، يرجى تجنب استخدام مساحات القطن أو غيرها من المناديل لمسح النافذة التي على أنبوب ليزر ثاني أكسيد الكربون. بفعل هذا سوف تؤثر على الطاقة الخارجة.
إن طريقة التنظيف المخصصة للنافذة هي كما يلي
1. عندما تكون العدسة ملطخة، قم بأطفاء أنبوب الليزر.
2. قم بإستخدام جهاز نفخ الغبار لنفخ الغبار والأوساخ التي على العدسة.
3. قم بإستخدام حقنة لرش الإيثانول على العدسة.
4. بعد أن يتبخر الإيثنول، قم بتشغيل أنبوب الليزر مجدداً.
5. إذا لم تعمل هذه الطريقتين بشكل فعال، فإنه يتطلب محترفين، الذين سوف يقومون باستخدام قطعة قطن مغمرة بالإيثانول لتنظيف العدسات بطريقة دورانية من الوسط إلى الأطراف.
ملاحظة خاصة
1. لا تستخدم الأسيتون لتنظيف الزجاج.
2. لا تقم بتحريك براغي الشد الأثنين التي على طرفين أنبوب الليزر، وإلا، سوف تقل الطاقة الناتجة، وسوف ينخدش أنبوب الليزر.
3. يرجى إبقاء الزجاج العضوي بعيداً بمسافة 300mm من النافذة، عند إختبار بقعة الضوء على الزجاج العضوي.
السلامة: يرجى إرتداء نظارة حماية العين عند تشغيل أنبوب ليزر ثاني أكسيد الكربون هذا. ويرجى الإنتباه لعلامة الفولطية العالية على القطب الموجب.
متطلبات التخزين والنقل: عند خزن ونقل أنبوب ليزر ثاني أكسيد الكربون، يرجى تجفيف سائل التبريد وتغطية أطراف الأنبوب باستخدام أكياس بلاستيكية ضد الغبار. قم بتخزين أنبوب الليزر في درجة حرارة محيطة 2-40℃ وتتراوح الرطوبة بين 10-60%.
عند نقل أنبوب الليزر يجب استخدام أشرطة لاصقة وإسفنج لتثبيت أنابيب الليزر لمنع الإنزلاق عند النقل. بالإضافة إلى ذلك، يجب إستخدام إسفنجة 70mm في طرف النافذة، وإسفنجة 50mm في طرف مرايا العكس الكاملة.
حجم العبوة
| موديل أنبوب الليزر | ZS-1250 | ZS-1450 | ZS-1650 | ZS-1850 | ZS-2050 |
| عدد أنابيب الليزر | 1 | 1 | 1 | 1 | 1 |
| الوزن الصافي للمنتج (Kg) | 2.66kg | 3.1kg | 3.6kg | 3.95kg | 4.4kg |
| سعة كرتون التغليف | أنبوب ليزر واحد (كرتون كبير للنقل الجوي) | ||||
| أبعاد الكرتون (L×W×H) | 141×32×32 | 161×32×32 | 179×32×32 | 199×32×32 | 219×32×32 |
| أبعاد الكرتون (مع إسفنج) (L×W×H) | 141×40×40 | 161×40×40 | 179×40×40 | 199×40×40 | 220×40×40 |
| وزن المنتج الخام (Kg) | 6.2kg | 6.8kg | 7.5kg | 8.1kg | 8.9kg |
ضمان الجودة
العمر الإفتراضي : 10,000 ساعة
مدة الضمان : 300 يوم
1. خلال 180 يوماً من فترة الضمان، ابتداء من تاريخ أعمال التصدير، في حال كانت الطاقة الناتجة أقل من 80% من الطاقة المقدرة تحت ظروف التشغيل القياسية كما هو مذكور في كتيب التعليمات، فإننا سنقوم بتبديل الأنبوب مجاناً على الفور ، كما أن الأنبوب المستبدل ذو ضمان جديد، بينما على المشتري أن يتحمل تكاليف الشحن فقط، أما إذا كان أنبوب الليزر قد تعرض للكسر أو التغيير فإن الضمان لن يشمل استبداله.
2. خلال النصف الثاني من فترة الضمان، سنقوم بإصلاح أو تبديل أنبوب الليزر في حال كانت الطاقة الناتجة أقل عن 75% من الطاقة المقدرة، بشرط أن يكون مستخدماً حسب التعليمات المذكورة في كتيب الإستخدام، بينما سيبفقى الضمان القديم ساري المفعول ويتم نقله على أنبوب الليزر الجديد، بينما على المشتري أن يتحمل تكاليف الشحن فقط، أما إذا كان أنبوب الليزر قد تعرض للكسر أو التغيير فإن الضمان لن يشمل استبداله أو صيانته.
3. إن نظام ضمان الجودة لا يطبق على المشاكل الناجمة بسبب سوء الإستخدام، حيث نخلي مسؤوليتنا التامة من أي عطل يحصل بسبب سوء الإستخدام أو عدم الإلتزام بالتعليمات والإرشادات المذكورة بكتيب تعليمات الإستخدام.
